سمات:
- فعالية رائدة في الصناعة: 110-140 لومن / وات ؛
- CTT: 3000 كيلو ~ 6500 كيلو ؛
- CRI: ≥70 ；
- -20 درجة مئوية إلى + 40 درجة مئوية درجة حرارة التشغيل المحيطة
- تركيبات منخفضة الانظار
- خيارات التثبيت في السقف ، والسقوط ، والجدار
- ضمان التركيبات
- أشكال متعددة
- حجم الإدخال: PG9.5
المواد القياسية:
- الغلاف (أبيض) - سبيكة ألومنيوم (ADC12) ؛
- عدسة –PC ؛
التركيب (أمر منفصل):
خيارات تركيب متعددة الاستخدامات:
- سقف جبل
- إسقاط جبل
- جدار جبل
- جبل قوس U
الشهادات والامتثال:
IECEx:
- السابق eb mb IIC T4Gb ؛
- السابق tb IIIC T128 ℃ Db ؛
- IP66 ؛
- رقم الشهادة ： IECEx SEV 20.0013X ؛
ATEX:
- II 2G Ex eb mb IIC T4Gb ؛
- II 2D Ex tb IIICT128 ℃ Db ؛
- IP66 ؛
- رقم الشهادة ： SEV 20 ATEX 0412X ؛
اساسي :
ATEX: EN IEC 60079-0-2018 ؛ EN 60079-7-2015 ؛ EN 60079-18-2015 ؛ EN 60079-31-2014 ؛
IECEx: IEC 60079-0-2017 ؛ IEC 60079-7-2015 ؛ IEC 60079-18-2014 ؛ IEC 60079-31-2013 ؛
تحذير ：
IECEx و ATEX:
- "تحذير - لا تفتح عند الطاقة" ；
- "تحذير - لا تفتح عند وجود جو متفجر" ；
- "تحذير - خطر الشحن الكهروستاتيكي المحتمل - انظر التعليمات" ؛
- يجب على المستخدم النهائي استخدام نوع حماية مناسب من غدة الكابلات لغرض التثبيت النهائي ；
- يجب أن يكون المستخدم النهائي قادرًا على ضمان عدم تأثر المنتج بمخاطر الكهرباء الساكنة.
- يتم توصيل سلك التأريض الخارجي عند استخدامه وتكون مساحة المقطع العرضي أكثر من 4 مم² أو 10AWG ；
- في ظل ظروف التصنيف ، يجب ألا تكون درجة الحرارة القصوى على غلاف المصباح أعلى من 128 درجة مئوية لـ T4 ، ويجب ألا تكون درجة الحرارة عند مدخل الكبل أعلى من الحد المسموح به للكابل المستخدم ، لضمان تشغيل الكابل بشكل طبيعي. نقطة الفرع هي 51.4 ℃ ونقطة دخول الكابل هي 47.3 ℃
الجدول الفني:
|
نموذج |
قوة (ث) |
جهد الإدخال: 100Vac-277Vac ؛ التردد: 50/60 هرتز |
|||||
|
انتاج التيار الكهربائي ： 33V ~ 40Vdc |
|||||||
|
CCT ： 3000 ك ~ 6500 ك |
|||||||
|
عامل الطاقة: 0.97 |
|||||||
|
التدفق الضوئي (Lm) |
كفاءة الضوء (Lm / W) |
رقاقة المصابيح يؤدى |
نوع المصابيح |
قوة نموذج |
الأوزان (كلغ) |
||
|
CES-EX-SF-CFX-A-60 |
60 |
6600-8400 |
110-140 |
96 قطعة |
3030 |
SS-60H-42 |
2.8 |
|
CES-EX-SF-CFX-A-50 |
50 |
5500-7000 |
110-140 |
96 قطعة |
3030 |
SS-50H-42 |
2.8 |
|
CES-EX-SF-CFX-A-40 |
40 |
4400-5600 |
110-140 |
96 قطعة |
3030 |
2.8 |
|
|
CES-EX-SF-CFX-A-30 |
30 |
3300-4200 |
110-140 |
96 قطعة |
3030 |
SS-35H-42 |
2.8 |
|
CES-EX-SF-CFX-A-20 |
20 |
2200-2800 |
110-140 |
96 قطعة |
3030 |
2.8 |
|
|
CES-EX-SF-ZFX-B-60 |
60 |
6600-8400 |
110-140 |
96 قطعة |
3030 |
SS-60H-42 |
3.0 |
|
CES-EX-SF-ZFX-B-50 |
50 |
5500-7000 |
110-140 |
96 قطعة |
3030 |
SS-50H-42 |
3.0 |
|
CES-EX-SF-ZFX-B-40 |
40 |
4400-5600 |
110-140 |
96 قطعة |
3030 |
3.0 |
|
|
CES-EX-SF-ZFX-B-30 |
30 |
3300-4200 |
110-140 |
96 قطعة |
3030 |
SS-35H-42 |
3.0 |
|
CES-EX-SF-ZFX-B-20 |
20 |
2200-2800 |
110-140 |
96 قطعة |
3030 |
3.0 |
|
|
CES-EX-SF-YX-A-60 |
60 |
6600-8400 |
110-140 |
96 قطعة |
3030 |
SS-60H-42 |
2.8 |
|
CES-EX-SF-YX-A-50 |
50 |
5500-7000 |
110-140 |
96 قطعة |
3030 |
SS-50H-42 |
2.8 |
|
CES-EX-SF-YX-A-40 |
40 |
4400-5600 |
110-140 |
96 قطعة |
3030 |
2.8 |
|
|
CES-EX-SF-YX-A-30 |
30 |
3300-4200 |
110-140 |
96 قطعة |
3030 |
SS-35H-42 |
2.8 |
|
CES-EX-SF-YX-A-20 |
20 |
2200-2800 |
110-140 |
96 قطعة |
3030 |
2.8 |
|
|
CES-EX-SF-TYX-A-60 |
60 |
6600-8400 |
110-140 |
96 قطعة |
3030 |
SS-60H-42 |
2.8 |
|
CES-EX-SF-TYX-A-50 |
50 |
5500-7000 |
110-140 |
96 قطعة |
3030 |
SS-50H-42 |
2.8 |
|
CES-EX-SF-TYX-A-40 |
40 |
4400-5600 |
110-140 |
96 قطعة |
3030 |
2.8 |
|
|
CES-EX-SF-TYX-A-30 |
30 |
3300-4200 |
110-140 |
96 قطعة |
3030 |
SS-35H-42 |
2.8 |
|
CES-EX-SF-TYX-A-20 |
20 |
2200-2800 |
110-140 |
96 قطعة |
3030 |
2.8 |
|
أبعاد:

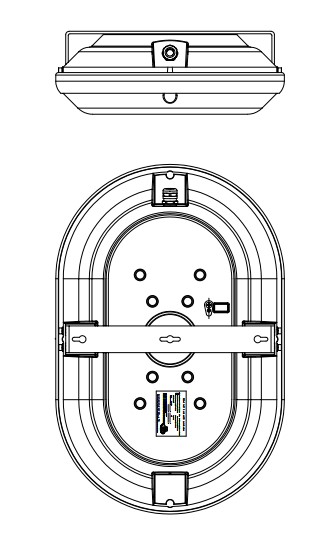

ينطبق الشكل 1 على CES-EX-SF-CFX-A-20 و CES-EX-SF-CFX-A-30 و CES-EX-SF-CFX-A-40 و CES-EX-SF-CFX-A- 50 ، CES-EX-SF-CFX-A-60
الحجم: 419 × 271 × 99 مم

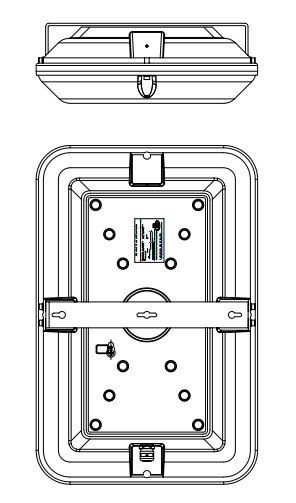

ينطبق الشكل 2 على CES-EX-SF-TYX-A-20 و CES-EX-SF-TYX-A-30 و CES-EX-SF-TYX-A-40 و CES-EX-SF-TYX-A- 50 ، CES-EX-SF-TYX-A-60
الحجم: 419 × 274 × 99 مم
ينطبق الشكل 3 على CES-EX-SF-YX-A-20 و CES-EX-SF-YX-A-30 و CES-EX-SF-YX-A-40 و CES-EX-SF-YX-A- 50 ، CES-EX-SF-YX-A-60
الحجم: 419 × 274 × 99.4 مم

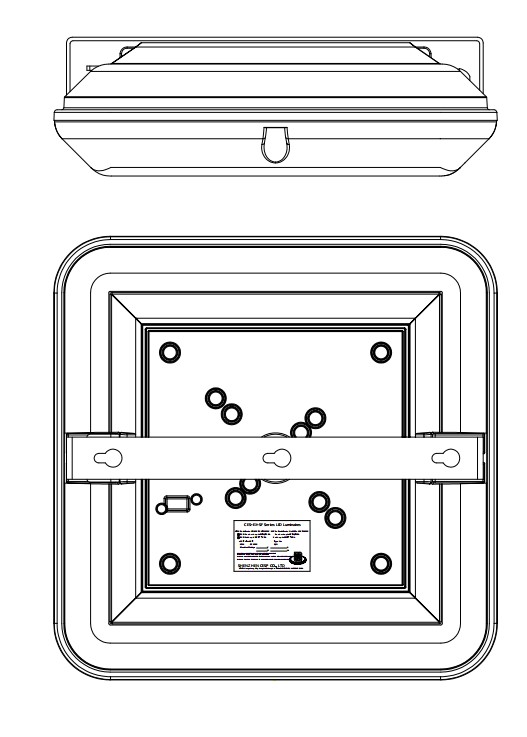

ينطبق الشكل 4 على CES-EX-SF-ZFX-B-20 و CES-EX-SF-ZFX-B-30 و CES-EX-SF-ZFX-B-40 ،
CES-EX-SF-ZFX-B-50 ، CES-EX-SF-ZFX-B-60
الحجم: 315 × 315 × 98.6 مم
